تفاصيل المنتج:
|
| Voltage: | 220/380VAC | Protection Level: | IP66 |
|---|---|---|---|
| Phase: | Explosion Proof Plug&Socket | Application: | Industrial |
| Ex Mark: | Ex D E IIC T6 Gb | Explosion Proof Rating: | Class I, Division 1, Groups C & D |
| Current Rated:: | 16A,32A,63A |

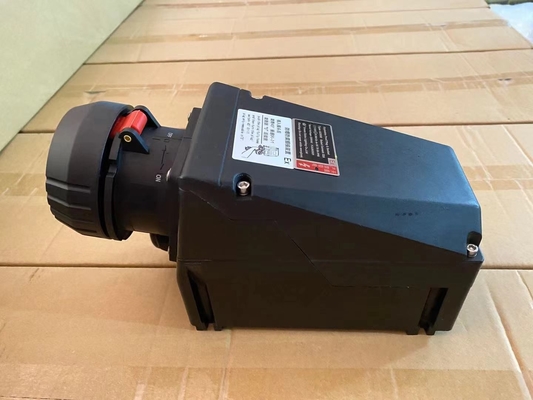

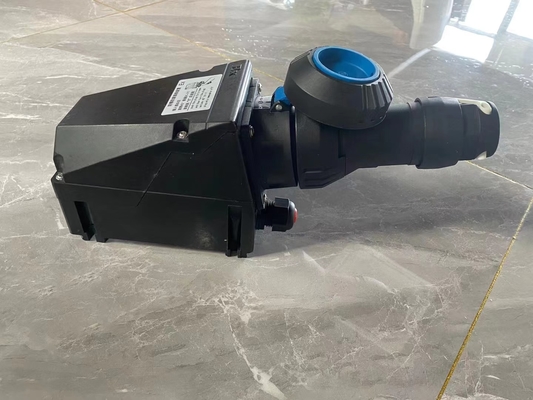

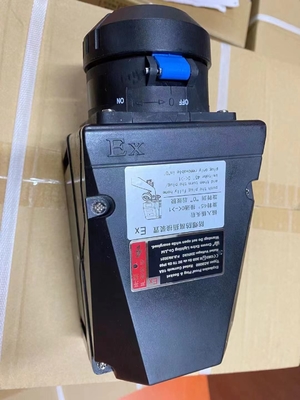

يحمل قابس ومقبس مقاوم للانفجار هذا شهادة Ex D E IIC T6 Gb، مما يضمن الامتثال لمعايير السلامة الصارمة للبيئات الخطرة التي تحتوي على غازات متفجرة وغبار. يوفر الغلاف المصنف IP66 مقاومة فائقة لدخول الغبار والماء، مما يجعله متينًا للغاية في الظروف الصناعية القاسية.
متوفر في تكوينات 16 أمبير و 32 أمبير و 63 أمبير، يوفر هذا الموصل حلول طاقة متعددة الاستخدامات مصممة خصيصًا لتلبية متطلبات التشغيل المختلفة. بالإضافة إلى ذلك، يؤكد تصنيفها المقاوم للانفجار من الفئة الأولى، القسم 1، المجموعات C & D على ملاءمته للإعدادات عالية الخطورة - بما في ذلك مصانع المعالجة الكيميائية ومصافي النفط والمرافق الصناعية الأخرى التي قد توجد فيها مواد قابلة للاشتعال.
تم تصميمه من أجل الموثوقية، يوفر تجميع القابس والمقبس القوي هذا توصيلاً كهربائيًا آمنًا مع تخفيف مخاطر الانفجار في بيئات العمل الصعبة.
| النوع | القابس والمقبس | ||
| معدل Ex | Ex d e IIC T6 Gb | ||
| التيار المقنن [A] | 16 | 32 | 63 |
| الجهد المقنن | 220/380VAC | ||
| درجة الحماية | IP65 | ||
| المداخل |
M25*1.5 (مناسب لـ
Φ8mm-Φ17mm كابل)
|
M40*1.5 (مناسب لـ
Φ13mm-Φ27mm كابل)
|
M40*1.5 (مناسب لـ
Φ13mm-Φ27mm كابل)
|
| الكابل للقابس | Φ8mm-Φ19mm | Φ12mm-Φ28mm | Φ12mm-Φ28mm |
مرافق الطاقة والطاقة
محطات الطاقة: غرف غلايات الفحم، غرف التوربينات الغازية
محطات فرعية: غرف التوزيع تحت الأرض، غرف البطاريات
طاقة جديدة: ورش إنتاج بطاريات الليثيوم، محطات الهيدروجين
البيئات الصناعية الخاصة
معالجة الحبوب: ورش طحن الدقيق، أبراج تجفيف النشا
شركات الأدوية: ورش استخلاص الكحول، مناطق استعادة المذيبات
بناء السفن: مقصورات مغلقة، غرف مضخات ناقلات النفط
مناطق السلامة العامة
معارض خطوط الأنابيب تحت الأرض: طبقات خطوط أنابيب الغاز، خندق خطوط الأنابيب المتكاملة
مراكز النقل: تحويلات مترو الأنفاق، مستودعات وقود المطارات
مختبرات المستشفيات: غرف تخزين التخدير، مختبرات P3
1. شهادة مقاومة للانفجار والامتثال للمعايير
الشهادة الدولية
يجب الحصول على شهادة إلزامية لمنطقة الاستخدام (مثل الصين CNEx/PCEC، الاتحاد الأوروبي ATEX، الصين IECEx).
تأكد من أن علامات مقاومة الانفجار كاملة (مثل Ex db IIB T4 Gb).
توافق المعايير
يجب أن تتوافق بيئات الغاز مع سلسلة GB3836/IEC 60079. يجب أن تتوافق بيئات الغبار مع سلسلة GB12476/IEC 61241
ثانيًا. اختيار التوافق البيئي
تصنيف المنطقة الخطرة
المنطقة 0/المنطقة 1/المنطقة 2 (غاز)
المنطقة 20/المنطقة 21/المنطقة 22 (غبار)
حدد النوع المقاوم للانفجار المقابل بناءً على مستوى المنطقة (على سبيل المثال، تتطلب المنطقة 0 نوع السلامة الجوهرية ia)
المتطلبات البيئية الخاصة
البيئات المسببة للتآكل كيميائيًا: حدد غلافًا من الفولاذ المقاوم للصدأ 316
البيئات البحرية: يجب أن تجتاز اختبار رذاذ الملح (1000 ساعة أو أكثر)
المواقع ذات درجة الحرارة المرتفعة: حدد مستوى درجة الحرارة المناسب ضمن المجموعات T1-T6
ثالثًا. معايير الأداء الفني
مؤشرات الحماية الأساسية
مستوى الحماية ≥ IP65 (يوصى بـ IP66 للاستخدام في الهواء الطلق)
مقاومة الصدمات ≥ 7J (مواقع صناعية ثقيلة)
درجة حرارة السطح ≤ 80% من نقطة الاشتعال الذاتي للمادة في المنطقة
المعايير الكهربائية
نطاق تقلب الجهد (±20%)
نوع الحماية (النوع المقاوم للهب d/النوع e لزيادة السلامة/النوع i للسلامة الجوهرية، إلخ.)
نوع دخول الكابل (مدرع/مضاد للسحب)
رابعًا. تقييم موثوقية المنتج
مؤهلات الشركة المصنعة
امتلاك ترخيص إنتاج منتج مقاوم للانفجار
تقديم تقرير اختبار نوع كامل
سجل التطبيق الناجح في نفس الصناعة لمدة 3 سنوات على الأقل
ضمان الجودة
يجب أن تمر المكونات الرئيسية (مثل المكونات الشفافة) باختبارات الضغط والطقس
توفير بيانات MTBF (متوسط الوقت بين الفشل)
فترة الضمان ≥ 3 سنوات (بما في ذلك السلامة الهيكلية المقاومة للانفجار)
خامسًا. إدارة دورة الحياة
متطلبات التركيب والصيانة
يجب أن يتم تركيبه بواسطة كهربائي مؤهل مقاوم للانفجار
افحص بانتظام الفجوة بين وصلات مقاومة الانفجار (≤ 0.15 مم)
إنشاء ملف صيانة مخصص
القضاء على استخدام الهياكل المقاومة للانفجار التي تم التخلص منها رسميًا من قبل الدولة
يُطلب الاختبار الإلزامي عند الوصول إلى عمر التصميم (عادةً 8-10 سنوات)
مطلوب إعادة التصديق بعد وقوع حادث كبير
